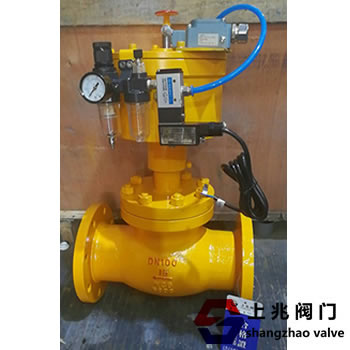

一、QDQ421F-16C氣動切斷閥概述：

      QDQ421F氨用氣動緊急切斷閥是一種安全保護閥，安裝在液化石油氣（燃氣），液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉，以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。此閥也可做為氣動截止閥使用。可實現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。氣動緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。①燃氣泄漏報警器報警通電，電磁閥通電排氣，閥門自動關閉。②手動控制電磁閥(按下紅色卡子)排氣，閥門自動關閉。

二、QDQ421F氣動切斷閥結構特點：

      QDQ421F氨用氣動緊急切斷閥(氣動緊急切斷閥)由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。

三、QDQ421F氣動切斷閥性能規范：

壓力等級

2.5/4.0Mpa

氣缸工作壓力

≤2.0Mpa

使用溫度

-40~+80℃

氣缸使用介質

氮氣`無水空氣

使用介質

天然氣，液化氣

熔閉時間

±70℃

關閉時間

≤5秒

氣缸開啟壓力

≥0.5-0.7Mpa

四、QDQ421F氣動切斷閥零部件材料：

零件名稱

材料

閥體閥蓋

碳素鋼

氣缸， 活塞

球墨鑄鐵

密封圈， O型川

聚四氟乙烯，丁晴橡膠

彈簧

50CrVA（彈簧鋼）

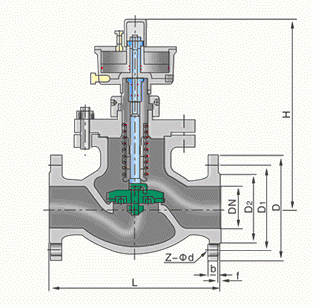

五、外形結構圖：

連接尺寸：
