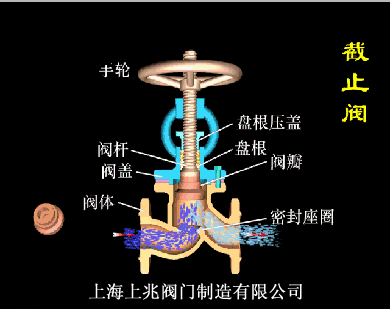

截止閥，也稱為截面閥，是強制密封閥，因此當閥關閉時，必須對閥瓣施加壓力以迫使密封表面不泄漏。 當介質從閥瓣下方進入閥門時，操作力要克服的阻力是閥桿與填料之間的摩擦力以及介質壓力產生的推力。關閉閥門的力大于打開閥門的力，因此閥桿 閥桿的直徑應該很大，否則閥桿可以彎曲。截止閥英文：stop valve,Globe Valve

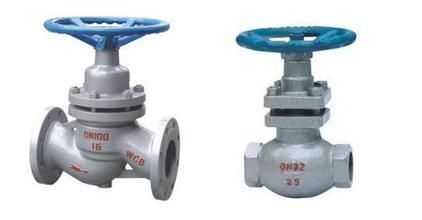

根據連接方法有三種類型：法蘭連接，螺紋連接和焊接連接。 自密封閥出現后， 截止閥的介質流向從閥瓣上方變?yōu)殚y腔。此時，在中壓的作用下，關閉閥門的力很小，閥門的打開力很大，閥桿的直徑可以相應地減小。 同時，這種類型的閥門在介質的作用下也很緊。 中國的閥門三通已經規定了截止閥的流量，全部由上到下??。 當關閉閥打開時，閥瓣的開啟高度為標稱直徑的25到30分鐘。流速已達到最大值，表明閥門已達到完全打開位置。 因此，截止閥的全開位置應由閥瓣的行程確定。 截止閥的截止閥是一個帶有扁平閥瓣的閥瓣或密封件上的海錐表面，閥瓣沿閥座的中心線線性移動。 閥桿的運動形式，通用名稱：暗桿，升降旋轉桿型可用于控制各種流體的流動，如空氣，水，蒸汽，各種腐蝕性介質，泥漿，油，液態金屬和放射性介質。 因此，這種 截止閥非常適用于關閉或調節和節流。 由于這種閥門的閥桿開啟或關閉行程相對較短，并且切割功能非常可靠，并且由于閥座開度的變化與閥瓣的行程成正比，因此非常適合調節流速。
|
