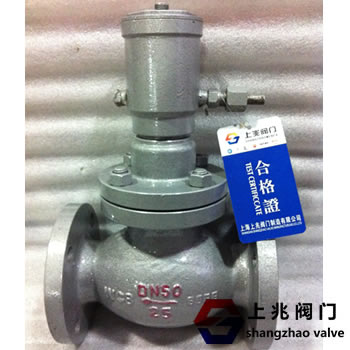

液動切斷閥

產品型號；QDY421F-25C    QDY421F-25P

上兆切斷閥(Cutout Valve)又稱【緊急切斷閥】，類型:常閉式.液動型

適用于氨氣/燃?xì)鈨?chǔ)罐控制流量的理想閥門。

上兆切斷閥產品概述：

【上兆緊急切斷閥】是用在液化石油氣的大型貯罐、管路系統上必備的閥門。主要用于緊急情況時能在效遠的地點迅速關閉貯罐的出入口，在閥門的油壓管路上或氣壓管路上裝有低熔點物質制閥的塞子，在出現事故時因溫度升增高易熔化泄壓來迅速關閉貯罐的出入口來保證液化石油貯運系統的安全。

上兆切斷閥作用原理及結構說明：

1、閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油泵或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。

2、閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。

3、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。

上兆切斷閥性能規范：

壓力等級： 20K 4.0MPa

油缸工作壓力： ≤6.0.Mpa

使用溫度： -40~+80℃

油缸使用介質： 混合錠子油 ，變壓器油

使用介質：天然氣，液化氣，液氨 ,氣體←

熔閉時間 ±70℃

關閉時間： ≤10秒

油缸開啟壓力： ≥2.0MPa

密封圈，O型圈：聚四氟乙烯，丁晴橡膠

閥體：鑄剛，不銹鋼。304,316,316L

彈簧： 50CrVA（彈簧鋼）

油缸， 活塞 ：鉻不銹鋼
