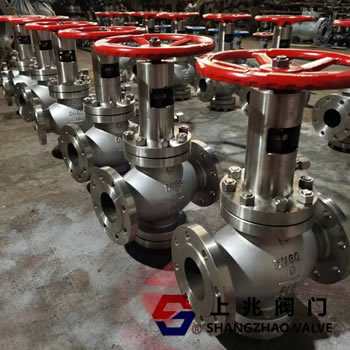

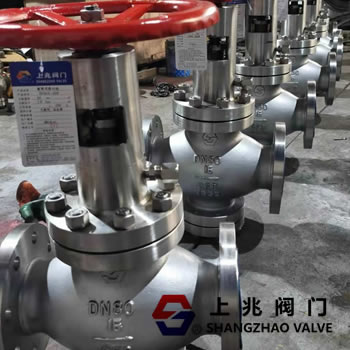

閥套式排污閥的工作原理 閥套式排污閥采用硬密封和軟密封雙重密封，使密封可靠。硬質合金覆蓋層可以更耐空氣侵蝕和磨損。雙密封件可在高壓氣體介質條件下實現零泄漏。 該產品不僅結構簡單，密封性好，而且體積小，重量輕，材料消耗低，因此受到很多人的喜愛。
一種新型的節流，截止和排氣產品。燃?xì)?strong> 緊急切斷閥該閥采用籠型扇形節流節流不銹鋼套筒排污閥，具有多級節流效果，節流效果明顯，密封可靠，操作維修方便等特點。 采用壓力自緊密封結構，密封圈由石棉盤根制成。介質壓力越高，密封性能越好。 不同狀態下的閥套泄壓閥的原理是： 1.全開狀態：當閥瓣處于在完全打開狀態下，整個閥處于完全排氣狀態，不受歡迎的門中的流體阻力很小，這縮短了排氣時間并提高了閥的排氣效果。 2。常閉狀態：將閥瓣的硬密封壓在閥座的凸臺上以形成硬密封，將嵌入閥瓣的軟密封緊緊地壓在閥座的端面上以形成第二密封，雙重質量 密封結構可確保閥門零泄漏，并且閥瓣具有平衡孔，因此，當閥關閉和打開時，閥瓣將受到較小的力，而當閥處于關閉狀態時，閥瓣將具有較小的扭矩 3.低壓狀態：當閥瓣的底端離開閥座密封面時， 切斷閥由于閥瓣的底端靠近底部邊緣此時，閥瓣和閥籠套筒的內徑之間形成密封。 并且沒有直接的排氣孔來釋放壓力，從而達到緩解的效果。 4。節氣門狀態：閥瓣的底部羰基離開閥座并進一步打開。在小節氣門上形成一級節流。緩慢節流后，高速流體直接流到小閥瓣。由于閥套式排放閥窗口的邊緣為 在最終節氣門表面，當高壓介質直接沖洗節流通道時，閥瓣的底端會由于介質方向的變化而產生渦流，這減慢了介質和閥瓣的直接腐蝕，因此閥座密封也避免了介質的直接腐蝕。 由于閥瓣的密封面呈錐形，因此可以清除閥座密封面上的污垢和雜質，并可以保護密封面，從而延長了閥的使用壽命。
|
