| QDY421F液動緊急切斷閥技術規范 發布時間：24-09-04 |

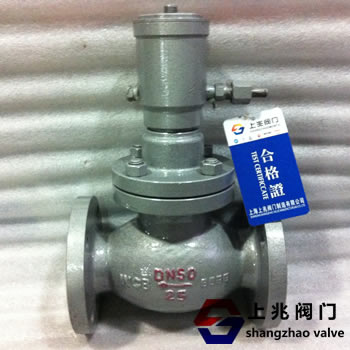

QDY421F液動緊急切斷閥技術規范 基本概述 QDY421F液動緊急切斷閥是一款集安全性、可靠性與高效性于一體的安全保護設備，廣泛應用于液氨、天然氣、液化氣等介質的管道系統中。該閥門結合了截止閥、止回閥和液動閥門的優點，采用先進的制造工藝和優質材料，確保在惡劣工況下仍能穩定運行。 技術參數 ? 壓力等級：20K，即4.0MPa，滿足大部分工業管道的壓力需求。 ? 油缸工作壓力：≤6.0MPa，但須高于2.0MPa以保證油缸的正常工作。 ? 使用溫度：-40℃~+80℃，適用于各種氣候條件下的工作環境。 ? 油缸使用介質：混合錠子油、變壓器油，確保油壓系統的穩定運行。 ? 使用介質：天然氣、液化氣、液氨等，適用于多種易燃易爆介質的管道系統。 ? 關閉時間：≤10秒，實現快速切斷，減少泄漏風險。 ? 油缸開啟壓力：≥2.0MPa，保證閥門在需要時能夠順利開啟。 主要部件及材料 ? 閥體、閥蓋：采用鑄鋼（如WCB）或不銹鋼（如304、316、316L）材質，具有良好的耐腐蝕性和強度。 ? 油缸、活塞：采用鉻不銹鋼材質，耐磨損，保證長期使用的密封性和穩定性。 ? 密封圈、O型圈：采用聚四氟乙烯、丁腈橡膠等高性能材料，確保密封性能。 ? 彈簧：50CrVA彈簧鋼材質，提供穩定的回彈力，保證閥門在關閉狀態下的可靠性。 工作原理 QDY421F液動緊急切斷閥通過手搖油泵提供動力，使壓力增高來打開閥門。在正常工作狀態下，閥門保持開啟狀態，介質順暢通過。如遇火災、泄漏或其他緊急情況時，可迅速打開手搖油泵的卸壓閥，使油壓系統迅速泄壓，閥門立即關閉，有效切斷介質流動，防止事態擴大。當溫度升高至75℃以上時，安裝在油泵或閥門上的易熔塞會熔化，實現自動泄壓和閥門關閉。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
