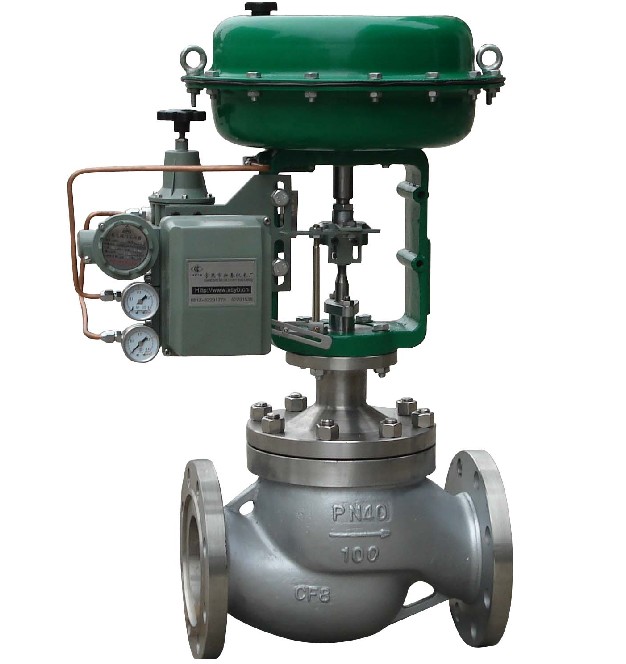

?ZJHP氣動調節閥作為工業自動化控制系統中至關重要的執行元件，在眾多領域發揮著關鍵作用。它能夠根據控制系統的指令，精確地調節流體介質的流量、壓力、溫度等參數，從而實現生產過程的穩定運行和優化控制。本文將詳細闡述ZJHP氣動調節閥的工作原理，包括其基本結構、氣動執行機構的工作原理以及調節閥的流量調節特性等方面。

?ZJHP氣動調節閥主要由氣動執行機構和調節機構兩大部分組成。

（一）氣動執行機構

?氣動執行機構是調節閥的動力來源，它將壓縮空氣的能量轉換為直線或角位移的機械能，從而驅動調節機構動作。常見的氣動執行機構有薄膜式和活塞式兩種。

?薄膜式氣動執行機構主要由膜片、彈簧、推桿等部件組成。當壓縮空氣進入膜片上方的氣室時，膜片在氣壓的作用下向下移動，通過推桿帶動調節機構的閥芯動作。彈簧則起到平衡膜片受力和復位的作用，當氣室中的氣壓降低時，彈簧將膜片向上推回原位。

?活塞式氣動執行機構則采用活塞在氣缸內運動來實現力的傳遞。壓縮空氣進入氣缸的一側，推動活塞向另一側運動，活塞通過活塞桿與調節機構相連，從而帶動閥芯動作?；钊綀?zhí)行機構具有較大的輸出力，適用于需要較大推力的場合。

（二）調節機構

?調節機構主要由閥體、閥芯、閥座等部件組成，其作用是根據執行機構的動作來改變流體介質的流通面積，從而實現流量的調節。

?閥體是調節機構的外殼，它提供了流體介質的通道。閥芯是調節機構的核心部件，它通過在閥體內的上下或旋轉運動來改變流體的流通面積。閥座則與閥芯配合，起到密封和導向的作用。根據閥芯的形狀和運動方式，調節機構可分為直行程和角行程兩種類型。

?直行程調節機構的閥芯通常為柱塞式或套筒式，通過上下直線運動來改變流通面積。角行程調節機構的閥芯則為蝶板、球閥等形式，通過旋轉運動來實現流量調節。

（一）氣路系統

?氣動執行機構的氣路系統是實現其動作的關鍵。它主要由氣源、過濾器、減壓閥、定位器、電磁閥等部件組成。

?氣源提供壓縮空氣，過濾器用于去除壓縮空氣中的雜質和水分，保證氣路系統的清潔和穩定。減壓閥則將氣源的壓力調節到合適的工作壓力，以滿足執行機構的要求。

?定位器是氣動調節閥的重要附件之一，它能夠根據控制系統的輸入信號，精確地控制執行機構的行程位置。定位器通過反饋桿與執行機構的推桿或活塞桿相連，實時監測執行機構的位置，并與輸入信號進行比較。當兩者存在偏差時，定位器會通過調節氣路系統中的氣壓，使執行機構動作，直到達到設定的位置。

?電磁閥則用于控制氣路的通斷，實現執行機構的正、反作用。當電磁閥通電時，氣路接通，壓縮空氣進入執行機構的氣室，推動執行機構動作；當電磁閥斷電時，氣路斷開，執行機構在彈簧的作用下復位。

（二）力平衡原理

?氣動執行機構的工作基于力平衡原理。在正常工作狀態下，執行機構受到來自氣室中氣壓產生的推力、彈簧的彈力以及流體介質對閥芯的作用力等多個力的作用。

?當控制系統發出調節信號時，定位器會根據信號大小調節氣室中的氣壓，使氣壓產生的推力與彈簧的彈力和流體介質的作用力達到平衡。此時，執行機構處于穩定的位置，閥芯也相應地處于一個確定的開度，從而實現對流體流量的精確調節。

（一）流量特性曲線

?調節閥的流量特性是指在一定的壓差下，流過調節閥的流量與閥芯開度之間的關系。常見的流量特性曲線有直線特性、等百分比特性、拋物線特性和快開特性等。

?直線特性的流量與閥芯開度成線性關系，即閥芯開度變化相等時，流量的變化量也相等。這種特性適用于流量變化范圍較小、對調節精度要求較高的場合。

?等百分比特性的流量與閥芯開度之間呈指數關系，即閥芯開度變化相等時，流量的相對變化量是相等的。這種特性在小開度時流量變化較小，大開度時流量變化較大，適用于流量變化范圍較大的場合，能夠在整個開度范圍內保持較好的調節性能。

?拋物線特性介于直線特性和等百分比特性之間，其流量變化規律在小開度時接近直線特性，大開度時接近等百分比特性。快開特性則在小開度時流量變化較大，大開度時流量變化較小，適用于需要快速開啟或關閉的場合，如緊急切斷閥等。

（二）影響流量調節特性的因素

?調節閥的流量調節特性不僅與閥芯的形狀和結構有關，還受到多種因素的影響。其中，流體介質的性質（如密度、黏度等）、管道系統的阻力、壓差的變化等都會對流量調節特性產生影響。

?在實際應用中，為了獲得理想的流量調節特性，需要根據具體的工藝要求和流體介質的特性，選擇合適的調節閥類型和閥芯結構，并進行合理的管道設計和安裝。

?ZJHP氣動調節閥由于其精確的調節性能和可靠的工作穩定性，在眾多工業領域得到了廣泛的應用。

?在化工行業中，氣動調節閥用于各種化工原料和產品的流量、壓力、溫度等參數的調節，確保化工生產過程的安全和穩定。在石油煉制領域，它可以調節原油的流量和壓力，控制煉油過程中的各種反應條件，提高煉油效率和產品質量。

?在電力行業中，氣動調節閥用于鍋爐的給水、蒸汽流量調節，以及汽輪機的調速系統等，保證電力生產的穩定運行。在暖通空調系統中，它可以調節空調水的流量和溫度，實現室內環境的舒適控制。

?ZJHP氣動調節閥作為一種重要的自動化控制設備，其工作原理涉及到多個方面的知識和技術。深入了解其工作原理，對于正確選擇、使用和維護氣動調節閥具有重要意義，能夠確保其在工業生產和其他領域中發揮最佳的性能，為實現生產過程的自動化和優化控制提供有力的支持。
