Z941T-10電動明桿鑄鐵閘閥、Z945T-10電動暗桿鑄鐵閘閥：Z941T、Z945T電動、法蘭連接、楔式剛性單閘板，閥座密封面材料為銅合金，生產公稱壓力PN10~PN25，閥體材料為灰鑄鐵或球墨鑄鐵的閘閥
二、電動鑄鐵閘閥--性能參數
| 主要性能參數 |
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
| Z945T-10 | 10 | 1.0 | 180 | 水、蒸汽、油品 |
| Z941T-10 | 10 | 1.0 |
| 零部件材料 | |
| 型號 | 材料 | |
| 閥體、閥蓋 | 閘板、閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 | |
| Z941T-10 | 灰鑄鐵 | 銅合金 | 2Cr13 | 鋁鐵青銅 | 柔性石墨 | 球墨鑄鐵 | |
| Z945T-10 | |

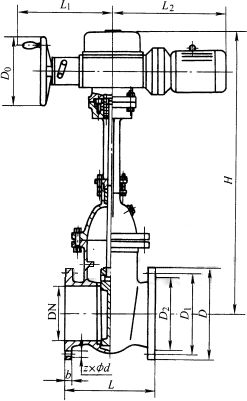

四、電動鑄鐵閘閥--外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×Φd | D3 | H | H1 | D0 | 重量/kg |
| 40 | 240 | 150 | 110 | 88 | 20 | 4×Φ17.5 | 164 | 602 | 602 | 300 | 68 |
| 50 | 250 | 165 | 125 | 102 | 20 | 4×Φ17.5 | 164 | 610 | 610 | 300 | 69 |
| 65 | 270 | 185 | 145 | 122 | 20 | 4×Φ17.5 | 164 | 612 | 612 | 300 | 80 |
| 80 | 280 | 200 | 160 | 133 | 20 | 8×Φ17.5 | 195 | 690 | 690 | 300 | 83 |
| 100 | 300 | 220 | 180 | 158 | 20 | 8×Φ17.5 | 220 | 833 | 833 | 300 | 94 |
| 125 | 325 | 250 | 210 | 184 | 22 | 8×Φ17.5 | 268 | 876 | 876 | 300 | 125 |
| 150 | 350 | 285 | 240 | 212 | 24 | 8×Φ22 | 280 | 958 | 958 | 300 | 160 |
| 200 | 400 | 340 | 295 | 268 | 26 | 12×Φ22 | 370 | 1096 | 1096 | 300 | 225 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12×Φ26 | 460 | 1244 | 1244 | 300 | 348 |
| 300 | 500 | 460 | 410 | 370 | 30 | 12×Φ26 | 530 | 1430 | 1474 | 400 | 485 |
| 350 | 550 | 520 | 470 | 430 | 34 | 16×Φ26 | 610 | 1565 | 1663 | 400 | 696 |
| 400 | 600 | 580 | 525 | 482 | 36 | 16×Φ30 | 710 | 1735 | 1886 | 400 | 1000 |
| 500 | 700 | 715 | 650 | 585 | 44 | 20×Φ33 | 5860 | 1961 | 2181 | 400 | 1064 |
